亞通家裝管 | PPR管道的低溫脆性及其注意事項(xiàng)

PPR是無規(guī)共聚聚丙烯，也就是我們所說的Ⅲ型聚丙烯。它是由丙烯單體和少量乙烯單體在加熱、加壓和催化劑作用下無規(guī)共聚得到的。乙烯單體隨機(jī)地分布到丙烯長(zhǎng)鏈中，其中乙烯單體一般控制在3-5%之間。乙烯含量和乙烯與丙烯的聚合方式?jīng)Q定了其具有冷脆性的特點(diǎn)。

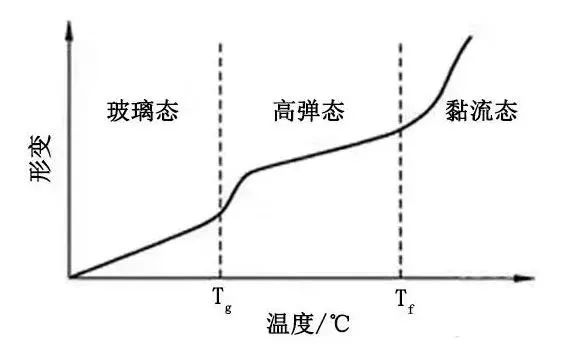

在氣溫較低的情況下，尤其冬季施工過程中，管材在低溫下柔韌性有所降低，剛性增強(qiáng)，表現(xiàn)為脆性。在外力沖擊或過大的意外載荷作用下，可能出現(xiàn)管材直線開裂等情況，給施工帶來不便。

當(dāng)環(huán)境溫度較低時(shí)，PPR管材韌性降低，表現(xiàn)為隱性，當(dāng)管材受到外力的沖擊或者重壓時(shí)，會(huì)出現(xiàn)直線開裂現(xiàn)象，并且開裂情況是由內(nèi)管開始，向外管延伸。

管材受到一個(gè)點(diǎn)的作用力造成的開裂后，在瞬間內(nèi)，這種開裂會(huì)沿著管材的軸線方向快速增長(zhǎng)，這個(gè)特性叫做快速裂紋增長(zhǎng)。

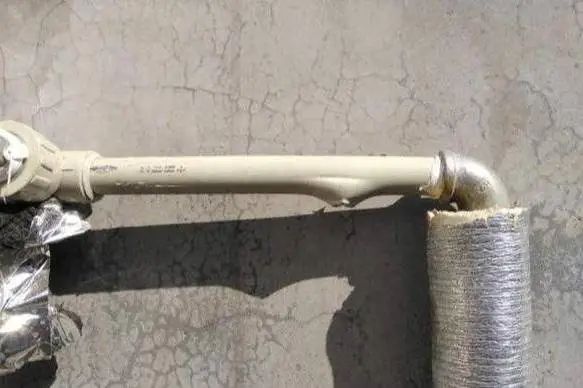

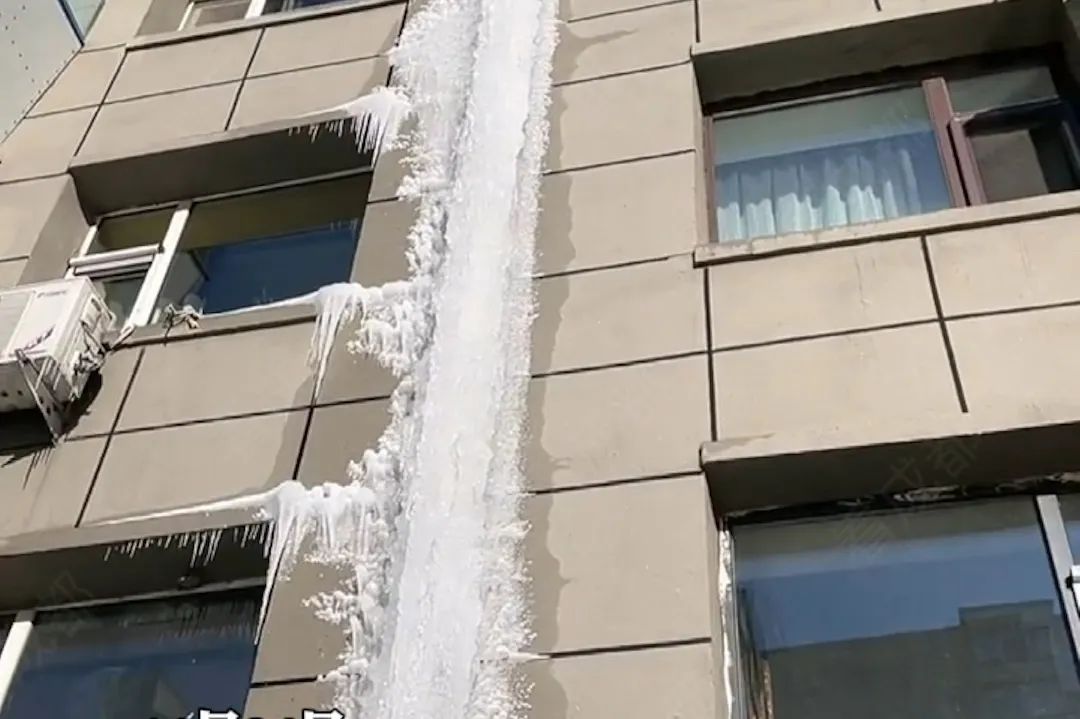

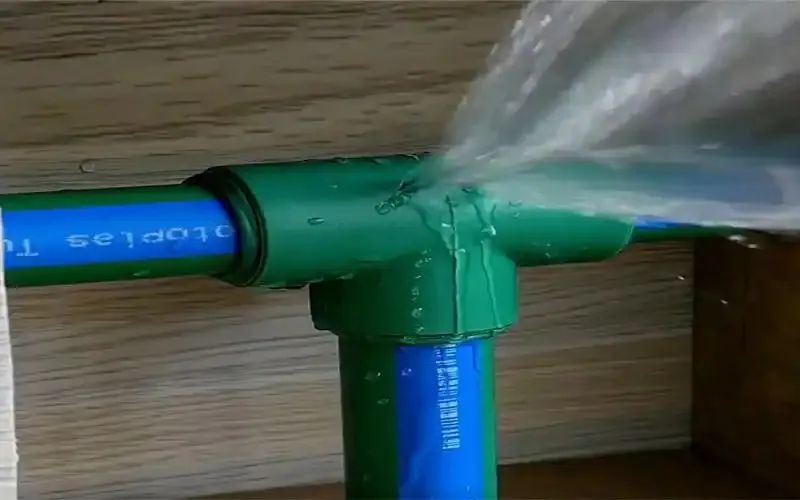

此外冬季管材在運(yùn)輸、在工地及安裝過程中因外力致傷，會(huì)在使用過程中導(dǎo)致脆性和韌性（輸送熱水時(shí)）爆管。

有人說能砸裂的PPR管就是壞的差的。實(shí)際上，這種判斷方法是錯(cuò)誤的。反而是一些添加其它原料的假冒偽劣PPR管，倒是不易砸壞！如果PPR水管不能砸裂，基本可以斷定不是真正的PPR材料。

真正的既能輸送高溫?zé)崴帜茌斔屠渌捎?0年的PPR管是能砸裂的。特別是在溫度較低的情況下更是如此，這就是PPR的低溫脆性。PPR管的優(yōu)勢(shì)主要體現(xiàn)較高的抗蠕變性能。純PPR料的好管具有低溫脆性，在5℃以下的環(huán)境中表現(xiàn)得尤為明顯，所以好管能砸裂，砸不裂的往往都不是PPR管而是輸送冷水的PPB或是摻雜了其它的材料。

01

1）PPR管材在搬運(yùn)的過程中嚴(yán)禁拋、摔、滾、拖；

02

2）管材要求存放在庫房和簡(jiǎn)易棚內(nèi)，且堆放高度不能超1.5m;

03

①PPR管較金屬管硬度低、剛性差，在搬運(yùn)、施工中應(yīng)加以保護(hù)，避免不適當(dāng)外力造成機(jī)械損傷。在暗敷后要標(biāo)出管道位置，以免二次裝修破壞管道。

②PPR管5℃以下存在一定低溫脆性，冬季施工要當(dāng)心，切管時(shí)要用鋒利刀具緩慢切割。對(duì)已安裝的管道不能重壓、敲擊，必要時(shí)對(duì)易受外力部位覆蓋保護(hù)物。

③管道在切割前，如發(fā)現(xiàn)因外力因素造成應(yīng)力發(fā)白現(xiàn)象的管材，則此管材不能使用。

④管道進(jìn)行熱熔連接之前，要認(rèn)真檢查管材是否已經(jīng)受損。特別是內(nèi)壁，因?yàn)楣懿脑谑芡饬r(shí)是內(nèi)壁先發(fā)生破裂，而后到外。避免使用內(nèi)壁已經(jīng)破裂但外管未破的管材。

⑤管道安裝后在直埋及非直埋暗敷前必須試壓。冷水管試壓壓力為系統(tǒng)工作壓力的1.5倍，但不得/小于0.9Mpa；熱水管試驗(yàn)壓力為工作壓力的2倍，但不得小于1.2Mpa。
